Palu DTH (Down-The-Hole) merupakan alat penting dalam industri pengeboran, banyak digunakan untuk berbagai aplikasi seperti pertambangan, penggalian, konstruksi, dan pengeboran panas bumi. Sebagai pemasok palu DTH terkemuka, saya sering ditanya tentang cara kerja alat canggih ini. Pada postingan blog kali ini saya akan memberikan penjelasan detail tentang prinsip kerja palu DTH, komponen-komponennya, dan faktor-faktor yang mempengaruhi kinerjanya.
Prinsip Kerja Dasar
Pada intinya, palu DTH adalah bor perkusi pneumatik yang beroperasi dengan mengubah udara terkompresi menjadi energi mekanik untuk menggerakkan piston. Piston, pada gilirannya, memberikan pukulan berulang-ulang ke mata bor, yang memecahkan batu atau tanah. Siklus kerja dasar palu DTH dapat dibagi menjadi empat tahap utama: pemasukan, kompresi, langkah tenaga, dan pembuangan.
Tahap Penerimaan
Prosesnya dimulai ketika udara bertekanan dimasukkan ke dalam palu DTH melalui rangkaian bor. Udara memasuki ruang udara palu, menciptakan lingkungan bertekanan tinggi. Udara bertekanan tinggi ini mendorong piston ke arah bagian belakang hammer, sehingga menekan udara di ruang belakang.
Tahap Kompresi
Saat piston bergerak ke arah belakang, ia memampatkan udara di ruang belakang. Udara terkompresi ini menyimpan energi potensial, yang akan digunakan untuk menggerakkan piston ke depan selama langkah tenaga. Pada saat yang sama, katup masuk menutup, mencegah keluarnya udara bertekanan.
Pukulan Kekuatan
Setelah udara di ruang belakang terkompresi penuh, katup masuk terbuka kembali, memungkinkan udara bertekanan tinggi masuk ke ruang depan. Peningkatan tekanan yang tiba-tiba di ruang depan memaksa piston bergerak maju dengan cepat, memberikan pukulan yang kuat pada mata bor. Energi tumbukan ini ditransfer ke batu atau tanah, memecahnya menjadi potongan-potongan kecil.
Tahap Pembuangan
Setelah power stroke, piston bergerak kembali ke belakang, membuka katup buang. Udara terkompresi di ruang depan kemudian dilepaskan melalui lubang pembuangan, sehingga piston dapat kembali ke posisi semula. Siklus tersebut kemudian berulang, dan tahap asupan dimulai lagi.
Komponen Palu DTH
Palu DTH terdiri dari beberapa komponen utama, masing-masing memainkan peran penting dalam pengoperasiannya. Komponen-komponen ini meliputi:
Piston
Piston adalah jantung dari palu DTH. Ini adalah komponen silinder yang bergerak maju mundur di dalam badan palu, menyalurkan energi tumbukan ke mata bor. Piston biasanya terbuat dari baja berkekuatan tinggi untuk menahan gaya dan tekanan tinggi yang dihasilkan selama pengoperasian.
Mata bor
Mata bor merupakan komponen yang bersentuhan langsung dengan batuan atau tanah. Ini dirancang untuk memecah material menjadi potongan-potongan kecil dan mengeluarkannya dari lubang bor. Mata bor tersedia dalam berbagai bentuk dan ukuran, tergantung pada aplikasi spesifik dan jenis batu atau tanah yang dibor.
Sistem Katup
Sistem katup mengontrol aliran udara bertekanan masuk dan keluar dari palu. Ini terdiri dari katup masuk dan katup buang yang membuka dan menutup pada waktu yang tepat untuk memastikan pengoperasian palu yang benar. Sistem katup biasanya terbuat dari bahan berkualitas tinggi untuk menahan tekanan dan suhu tinggi yang dihasilkan selama pengoperasian.
Silinder
Silinder adalah rumah yang berisi piston dan sistem katup. Ini menyediakan lingkungan tertutup bagi piston untuk bergerak maju mundur, dan juga membantu mengarahkan aliran udara bertekanan. Silinder biasanya terbuat dari baja berkekuatan tinggi untuk menahan gaya dan tekanan tinggi yang dihasilkan selama pengoperasian.
Sedikit Sub
Sub mata bor merupakan komponen yang menghubungkan mata bor dengan badan palu. Ini menyediakan koneksi yang aman antara dua komponen dan memungkinkan transfer energi tumbukan dari piston ke mata bor. Sub bit biasanya terbuat dari baja berkekuatan tinggi untuk menahan gaya dan tekanan tinggi yang dihasilkan selama pengoperasian.
Faktor-Faktor yang Mempengaruhi Kinerja DTH Hammers
Beberapa faktor yang dapat mempengaruhi kinerja palu DTH, antara lain:
Tekanan udara
Tekanan udara adalah salah satu faktor terpenting yang mempengaruhi kinerja palu DTH. Tekanan udara yang lebih tinggi umumnya menghasilkan energi tumbukan yang lebih tinggi dan laju pengeboran yang lebih cepat. Namun, tekanan udara yang terlalu tinggi juga dapat menyebabkan keausan berlebihan pada komponen palu, sehingga mengurangi masa pakainya.
Laju Aliran Udara
Laju aliran udara merupakan faktor penting lainnya yang mempengaruhi kinerja palu DTH. Laju aliran udara yang cukup diperlukan untuk memastikan palu beroperasi secara efisien dan efektif. Jika laju aliran udara terlalu rendah, palu mungkin tidak dapat menghasilkan energi tumbukan yang cukup, sehingga mengakibatkan laju pengeboran menjadi lebih lambat.
Jenis Batuan
Jenis batuan yang dibor juga dapat berdampak signifikan terhadap kinerja palu DTH. Batuan yang lebih keras memerlukan energi tumbukan yang lebih besar untuk pecah, yang mungkin memerlukan tekanan udara yang lebih tinggi dan palu yang lebih besar. Sebaliknya, batuan yang lebih lunak mungkin memerlukan energi tumbukan yang lebih sedikit dan palu yang lebih kecil.
Desain Mata Bor
Desain mata bor juga dapat mempengaruhi kinerja palu DTH. Desain mata bor yang berbeda cocok untuk berbagai jenis batuan dan aplikasi pengeboran. Misalnya, mata bor kancing biasanya digunakan untuk pengeboran batuan keras, sedangkan mata pahat lebih cocok untuk pengeboran batuan lunak.
Jenis Palu DTH
Ada beberapa jenis palu DTH yang tersedia di pasaran, masing-masing dirancang untuk aplikasi dan kondisi pengoperasian tertentu. Beberapa jenis palu DTH yang paling umum meliputi:
Palu DTH Tekanan Udara Rendah
Palu DTH bertekanan udara rendah dirancang untuk beroperasi pada tekanan udara yang relatif rendah, biasanya antara 5 dan 10 bar. Palu ini cocok untuk mengebor batuan lunak hingga keras sedang dan sering digunakan dalam aplikasi konstruksi dan pengeboran panas bumi.
Palu DTH Tekanan Udara Sedang
Palu DTH tekanan udara sedang dirancang untuk beroperasi pada tekanan udara antara 10 dan 15 bar. Palu ini cocok untuk pengeboran pada batuan sedang hingga keras dan biasanya digunakan dalam aplikasi pertambangan dan penggalian.
Palu DTH Tekanan Udara Tinggi
Palu DTH bertekanan udara tinggi dirancang untuk beroperasi pada tekanan udara di atas 15 bar. Palu ini cocok untuk mengebor batuan yang sangat keras dan sering digunakan dalam aplikasi pengeboran dalam, seperti eksplorasi minyak dan gas.

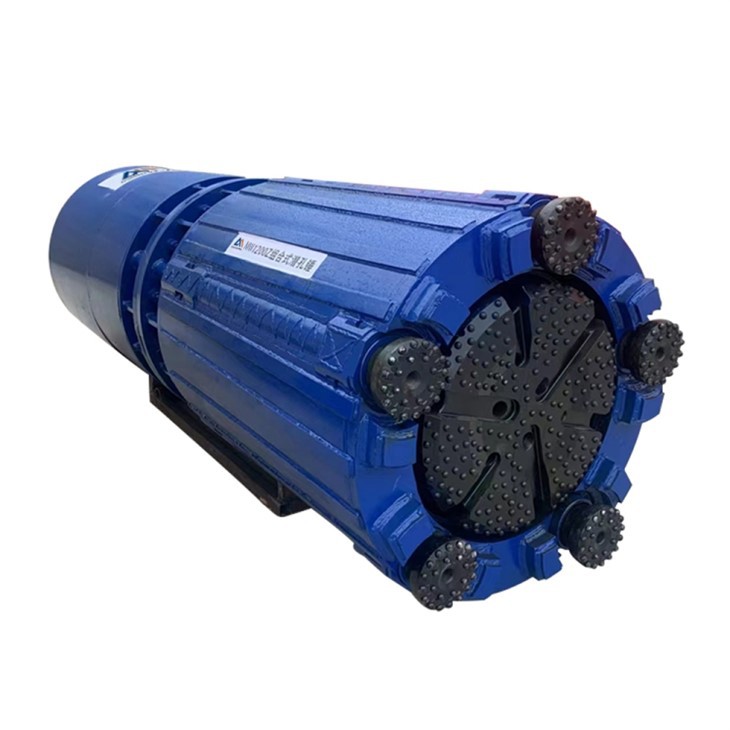

Palu Pengeboran DTH Cluster
Palu pengeboran Cluster DTH dirancang untuk menggunakan beberapa palu secara bersamaan, memungkinkan pengeboran lebih cepat dan efisien. Palu ini biasa digunakan pada proyek pertambangan dan konstruksi skala besar.
Kesimpulan
Kesimpulannya, palu DTH adalah alat yang kuat dan efisien yang banyak digunakan dalam industri pengeboran. Dengan mengubah udara terkompresi menjadi energi mekanik, palu ini mampu memberikan pukulan berulang-ulang pada mata bor, memecahkan batu atau tanah dan memungkinkan terciptanya lubang bor. Memahami cara kerja palu DTH dan faktor-faktor yang memengaruhi kinerjanya sangat penting untuk memilih palu yang tepat untuk aplikasi spesifik Anda dan memastikan hasil pengeboran yang optimal.
Sebagai pemasok palu DTH terkemuka, kami menawarkan berbagai macam palu DTH berkualitas tinggi untuk memenuhi kebutuhan pelanggan kami. Apakah Anda mencari palu bertekanan udara rendah untuk pengeboran batuan lunak atau palu bertekanan udara tinggi untuk pengeboran batuan keras, kami memiliki solusi yang tepat untuk Anda. Jika Anda memiliki pertanyaan atau ingin mempelajari lebih lanjut tentang produk kami, jangan ragu untuk menghubungi kami. Kami berharap dapat bekerja sama dengan Anda dan membantu Anda mencapai tujuan pengeboran Anda.
Referensi
- Redmond, RW (2008). Teknik Pengeboran. Penerbitan Profesional Teluk.
- Teale, AW (1965). Konsep energi spesifik dalam pengeboran batuan. Jurnal Internasional Mekanika Batuan dan Ilmu Pertambangan & Abstrak Geomekanik, 2(2), 135-143.
