I . Konfigurasi dan asal unit lengkap
Komponen Teknologi Inti
Elemen sekrup kompresor (kompresi tahap tunggal)
Komponen impor
Sistem Kontrol
Kopel
Katup pemuatan/pembongkaran intake, katup pengatur, katup solenoid
Filter asupan udara, filter oli, pemisah udara oli
Selang fleksibel suhu tinggi
Semua komponen di atas, termasuk sistem kontrol dan bagian lain, diproduksi oleh AirPower Atlas Copco di Belgia atau OEM yang diproduksi di Eropa .
Komponen domestik
Sistem sasis dan poros trailer, dirancang khusus untuk kondisi jalan Cina
Mesin Diesel: Dongfeng Cummins China Stage IV Engine
Kandang, kapas kedap suara, dan baffle
Tangki penyimpanan udara dan katup pengaman
Kipas pendingin dan unit radiator
Selang fleksibel suhu sekitar dan pipa bahan bakar
Berbagai sambungan dan coran pipa
Filter diesel
Gearbox
Katup tekanan minimum
Sensor dan kabel terkait
Di antaranya, mesin diesel diproduksi oleh mesin Dongfeng Cummins Co ., ltd ., sedangkan komponen lainnya adalah OEM yang diproduksi oleh pemasok Atlas Copco di wuxi .
II . Tampilan Kontrol Utama
Pengukur tekanan kerja kompresor
Tombol pemuatan kompresor
Meter jam operasi kumulatif
Lampu Indikator Alarm dan Kesalahan
Tombol Mulai/Berhenti dan Modul Kontrol
Tangki bahan bakar dan tampilan level tangki (urea)
Indikator level oli elemen sekrup
Indikator penyumbatan filter asupan udara
III . Perangkat dan fungsi perlindungan utama
Perlindungan shutdown otomatis:
Suhu outlet kompresor lampu alarm tinggi
Tekanan oli mesin lampu alarm rendah
Suhu pendingin mesin lampu alarm tinggi
Lampu Alarm Level Bahan Bakar dan Tangki Rendah
Shutdown Check-mandiri dan prompt regenerasi aftertreatment
Sistem Pace Standar untuk Optimalisasi Hemat Energi
Iv . dokumen dan item yang menyertainya
Manual Operasi dan Pemeliharaan Produk
Katalog suku cadang
Sertifikat Kapal Tekanan dan Katup Keselamatan
50- jam pemeliharaan kit

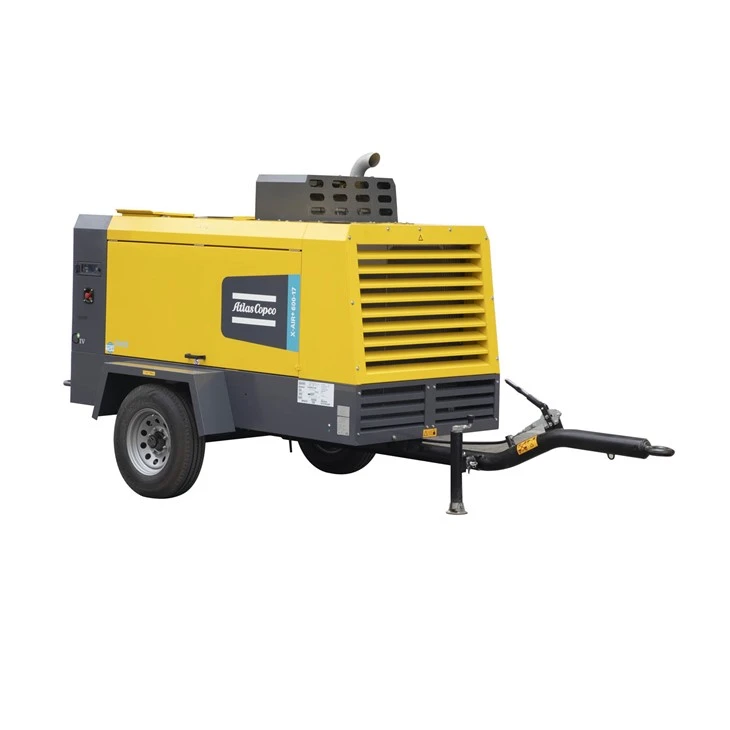

X-AIR 600-17 detail
1. parameter teknis utama
Bentuk Kompresor Udara: Kompresi Sekrup Primer, Pendinginan Udara, Drive Engine Diesel, Operasi Seluler Lapangan
|
Parameter teknis
|
|
X-air + 600-17
|
|
FAD Volume Gas Nilai
|
Meter kubik/menit m ³/mnt
|
17.2-14.3
|
|
Tekanan kerja
|
Kilogram bar
|
5-17
|
|
Kecepatan mesin maksimum (beban penuh)
|
RPM (revolusi per menit)
|
2200-1900
|
|
Volume oli pelumas sekrup
|
Naikkan l
|
42 (kuantitas penggantian per siklus pemeliharaan)
|
|
Volume tangki penyimpanan gas (tangki pemisahan minyak dan gas)
|
Naikkan l
|
76
|
|
Kapasitas tangki bahan bakar/tangki urea
|
Naikkan l
|
175/-
|
|
Kandungan oli di outlet udara terkompresi
|
ppm
|
<5
|
|
Suhu outlet udara terkompresi (berdasarkan kondisi referensi terukur)
|
Celsius 0 c
|
100
|
|
Kondisi operasi referensi dinilai
|
|
|
|
Tekanan asupan absolut
|
Kilogram bar
|
1
|
|
kelembaban udara relatif
|
%
|
0
|
|
Suhu udara masuk
|
Celsius 0 c
|
20
|
|
Kondisi kerja yang ekstrem
|
|
|
|
Tekanan kerja efektif minimum tangki penyimpanan gas
|
Kilogram bar
|
4
|
|
Tekanan kerja efektif maksimum tangki penyimpanan gas (pembongkaran)
|
Kilogram bar
|
18
|
|
suhu sekitar maksimum
|
Celsius 0 c
|
50
|
|
Suhu awal minimum
|
Celsius 0 c
|
-10/-25 (start dingin opsional)
|
|
Ketinggian tertinggi
|
Mi m
|
3000
|
2. mesin diesel
| pabrikan | Cummins | |
| model | Standar B5.9CS4 GIV | |
| Daya output dengan kecepatan terukur | Kilowatt KW | 154 |
| Faktor beban | % | - |
| Pendingin | Pendingin | |
| Silinder | Inline 6- mesin silinder | |
| Volume sistem oli pelumas | Naikkan l | 16.5 (Jumlah Penggantian per Siklus Pemeliharaan) |
| Kapasitas sistem pendingin | Naikkan l | 28 |
3. Dimensi dan berat keseluruhan
| Panjang mesin utuh * Lebar * Tinggi - Jenis Trailer (termasuk MOP) | Milimeter mm | 4700*1940*2400 |
| Panjang Mesin Seluruh * Lebar * Tinggi - Jenis Kotak | Milimeter mm | 2960*1400*2110 |
| Seluruh mesin trailer/kotak berat (berat basah) | Kilogram (kg) | 2300/2200 |
| Ukuran katup buang | Inci masuk | 1*G2,1*G3/4 |
