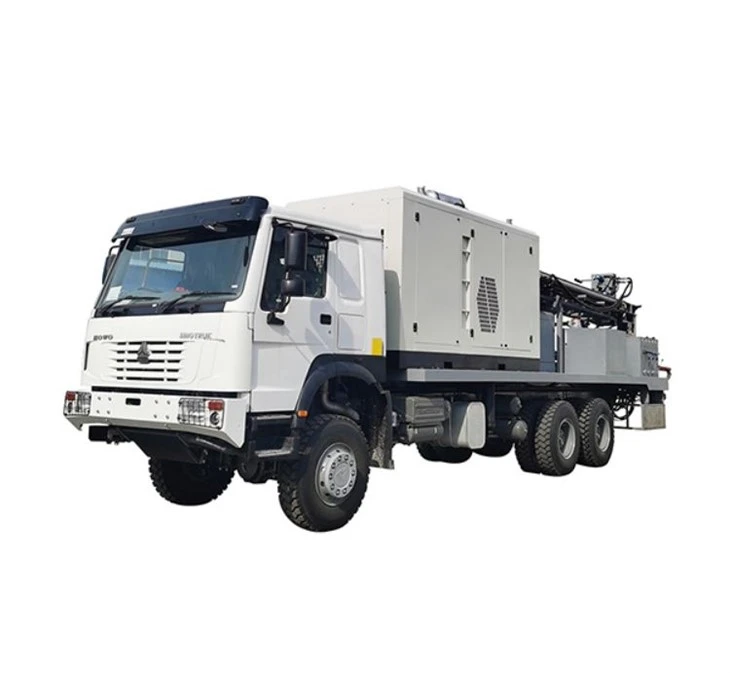

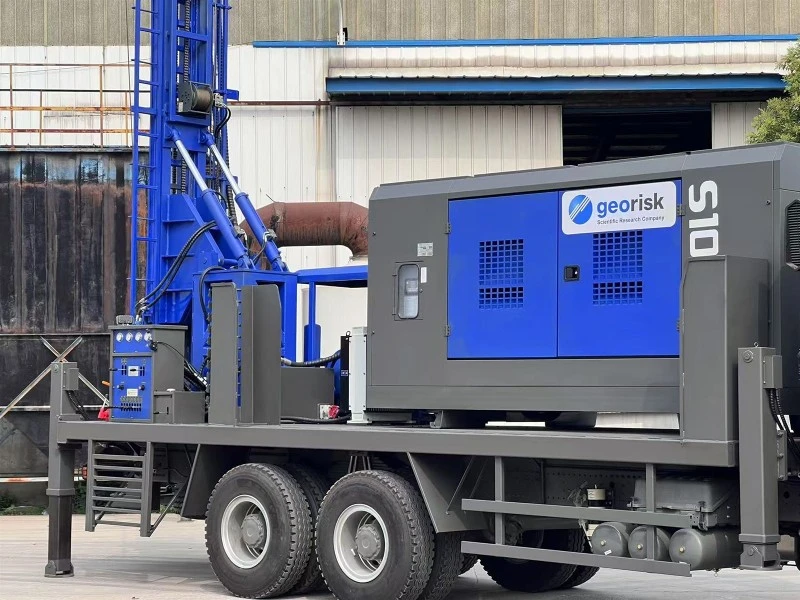

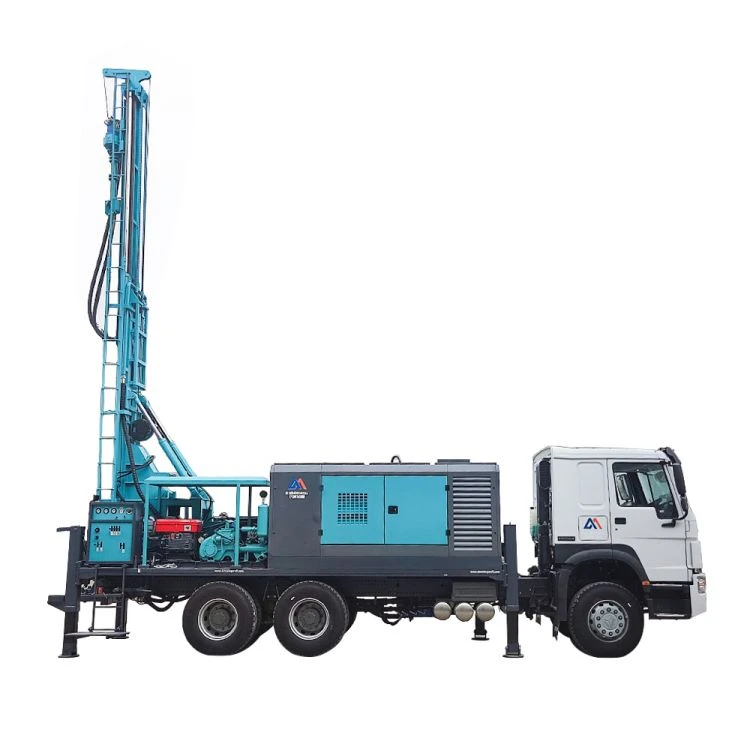

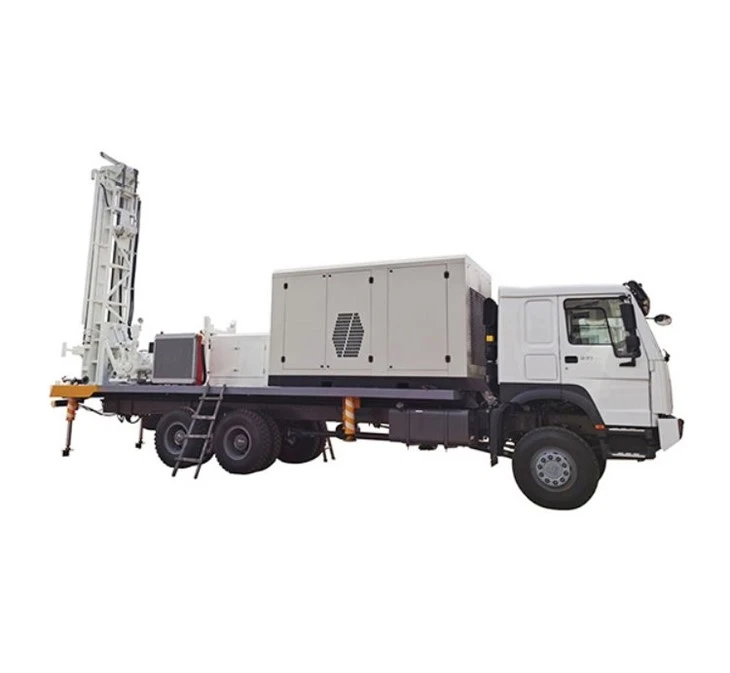

Peralatan Pengeboran Air Lubang Bor yang Dipasang di Truk





Parameter Teknis	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Kedalaman bor (m)	180	250	280	350	400	500	680	800
Diameter bor (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Dilengkapi Mesin	Yuchai 65kW atau PTO	Yuchai 70kW atau PTO	Yuchai 75kW atau PTO	Yuchai 92kW atau PTO	DEUTZ 103kW atau PTO	Yuchai 118kW atau PTO	Cummins 154kW atau PTO	Cummins 194kW atau PTO
Pukulan Umpan (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Panjang pipa bor (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Kecepatan ayunan (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Torsi ayunan (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Gaya angkat rig (T)	12	14	17	18	25	26	30	36







Kapasitas

Diameter Lubang: 140 – 325 mm (51/2 inci – 13 inci)

Kedalaman Maksimum: diameter 250 meter @ 203 mm (8 inci).

Metode Pengeboran: Pengeboran DTH dan Rotary



Penggerak utama

Opsi 1: Gunakan sistem PTO dan gunakan gearbox transmisi untuk mendapatkan tenaga dari mesin truk (290hp/336hp/371hp) untuk menggerakkan sistem hidrolik.

Opsi 2: Konfigurasi individual rig dengan mesin diesel 75kw.



Struktur Platform

Struktur baja las tipe I dan C tugas berat ditutupi dengan pelat kisi 5 mm



Majelis Tiang

Boom bor komposit diangkat dengan silinder ganda, sehingga meningkatkan gaya angkat dan mengurangi dimensi pengangkutan.

Panjang tiang keseluruhan: 8000 mm

Pukulan kepala putar: 6600 mm

Penanganan batang: 6 m

Pembukaan sentralisator: 14 inci (355 mm)

Silinder pengangkat tiang: Tiang diangkat dengan silinder hidrolik kembar



Sistem umpan

1 x silinder hidrolik kerja ganda dengan sistem lilitan tali 1:3

Kekuatan tarik: 17 ton

Kekuatan tarik ke bawah: 10 – 110 ton

Kecepatan tarik ke atas: 25 m/mnt

Kecepatan tarik ke bawah: 30 m/mnt



Rakitan kepala putar

Bodi baja yang dikembangkan sendiri dengan reduksi roda gigi pacu dan pelumasan penangas oli, digerakkan oleh motor hidrolik ganda.

Torsi maksimal : 6000 Nm

Kecepatan: 66 – 135 rpm kontrol halus



Sistem hidrolik

2 x pompa pengukur untuk pengumpanan dan rotasi

1 x pompa metering untuk pompa lumpur

3 x pompa pengukur untuk pendingin hidraulik, operasi tambahan, dan pengumpanan mikro.

Tekanan sistem maksimum: 2900 psi (200 bar)

Pendingin oli hidrolik: 70 gpm

Kapasitas tangki oli hidrolik : 600 liter



Panel kontrol

Panel kendali pusat terletak di bagian belakang unit dengan akses mudah ke lantai bor dan dilengkapi dengan semua instrumen, sistem kendali, dan sakelar darurat yang diperlukan. Perangkat pengunci disediakan untuk menjamin keamanan panel kontrol.



Kunci pas pelepas

4 x dongkrak perata hidraulik disediakan untuk pengaturan cepat dan perataan dongkrak, dilengkapi dengan pemandu teleskopik tugas berat. Katup pengunci disediakan untuk keselamatan dan memiliki kapasitas menahan beban yang cukup.



Pompa injeksi air/busa (opsional)

Pompa tripleks injeksi air yang dioperasikan secara hidraulik dengan aksesori yang diperlukan, pengatur tekanan, pengatur aliran, katup periksa, dan filter hisap.

Aliran Maks: 80 lpm

Tekanan Maks: 40 kg/cm persegi

Pengubah Batang Tunggal: Pengubah batang tunggal yang dioperasikan secara manual untuk memasang batang bor ke kepala putar

Winch: Winch bantu yang dioperasikan secara hidraulik untuk memuat batang bor ke dalam pengubah batang dengan kapasitas angkat 5 ton.



Mesin Las

Alternator las semi-brushless yang digerakkan secara hidraulik tersedia untuk selubung las

Ukuran elektroda yang disarankan: 2,5 mm hingga 5 mm saja

Arus Pengelasan: 300 amp @ 60% siklus kerja

Fase tunggal opsional: 6.0 kVA @ 220v, 50 Hz



Pelumas Saluran Gas

Pelumas inline tipe venturi kerja positif tersedia untuk meminyaki hammer lubang bawah.

Kapasitas tangki bahan bakar : 15 liter

Tekanan kerja: 350 psi



Kompresor udara yang direkomendasikan

MININGWELL/ATLAS COPCO/LIUTECH

Kapasitas kompresor udara:

Mesin 1100CFM – 25 BAR – 309kW

Mesin 900CFM – 22 BAR – 228kw



Pompa lumpur

Pompa lumpur BW 250 yang dioperasikan secara hidrolik

Langkah: 4″ (100mm)

Tenaga mesin: 15 Kw

Perpindahan (maksimum yang disarankan): 250L/menit

Tekanan kerja maksimum: 2,5Mpa

Aksesori tambahan: Lampu malam, kotak perkakas, dudukan palu

Panduan pengguna: Panduan pengoperasian, pemeliharaan, dan suku cadang



Opsi truk

Truk SINO HOWO: 6*4/6*6/8*4

Truk Dongfeng: 6*4/6*6/8*4

Truk Shaanxi: 6*4/6*6/8*4







Rig pengeboran lubang bor yang dipasang di truk kami adalah produk khusus yang dapat disesuaikan oleh pelanggan sesuai dengan kebutuhan aktual mereka.
