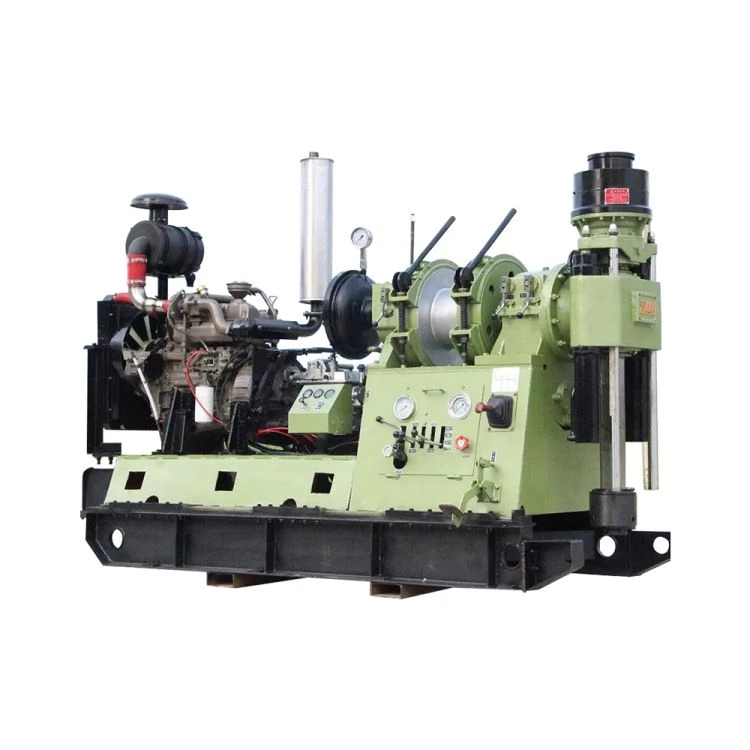

Rig Pengeboran Inti Geologi dengan Crawler

Rig Pengeboran Inti Geologi dengan Crawler

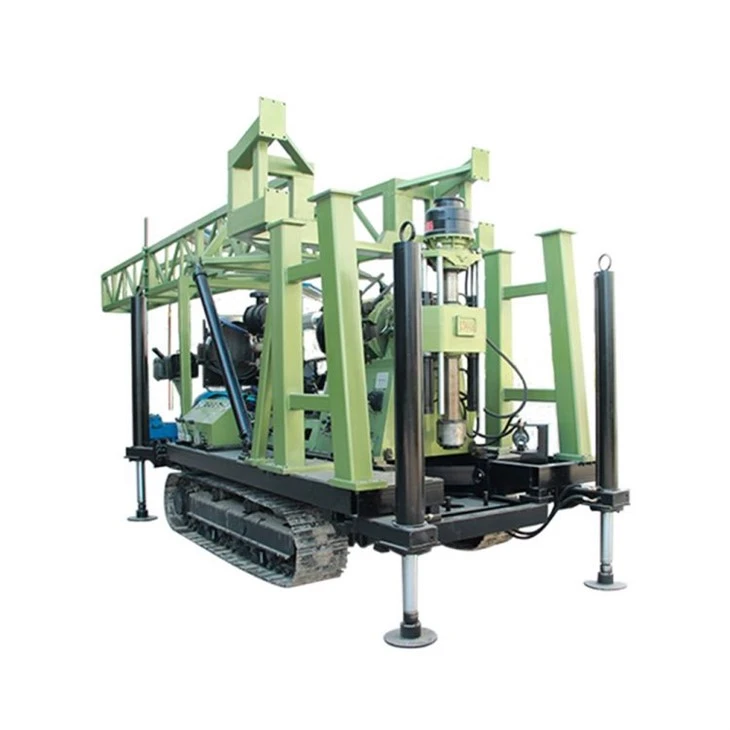

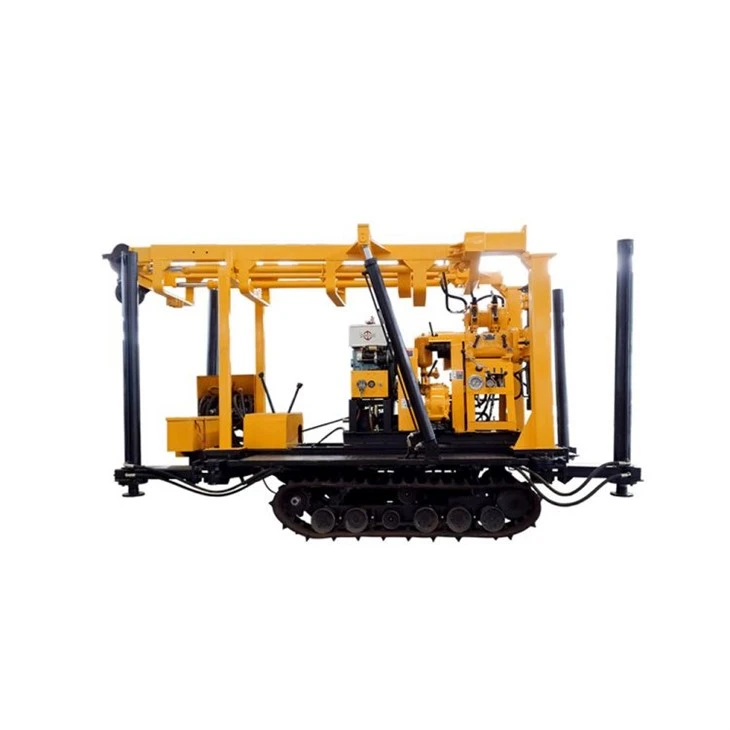

XY-44Rig pengeboran yang dipasang di perayap adalah peralatan pengeboran inti yang terutama digunakan untuk pengeboran intan dan karbida, yang terutama digunakan dalam bidang geologi, metalurgi, batu bara, hidrologi, teknik, dan industri lainnya, dan juga dapat digunakan untuk eksplorasi geologi teknik , penambangan minyak dan gas dangkal, ventilasi terowongan tambang, drainase, pengeboran sumur hidrologi dan konstruksi rekayasa tiang pancang berdiameter besar.

Kirim permintaan

Men-download

Deskripsi

Spesifikasi

Parameter Teknis		Spesifikasi Pipa Bor (mm)	Kedalaman pengeboran (m)
Pipa bor domestik	Tipe penebalan bagian dalam	42	1400
		50	1000
		60	830
	Talinya dicor	55.5	1250
		71	1000
		89	800
Pipa bor DCDMA		pipa bor BQ	1300
		pipa bor NQ	1000
		Pipa bor markas besar	750
		pipa bor PQ	420
	Jenis penebalan luar	60	800
		73	500
		89	300
Sudut Bor		0 derajat -360 derajat
Mesin	Model	Kekuatan	Kecepatan
Motor	Y225S-4	37kW	1480r/menit
Mesin diesel	CA4110	81kW	2800r/menit
Gyrator
Tipe: mesin pengumpan hidrolik silinder ganda tipe putar
Diameter vertikal		φ93mm
poros melalui lubang
Kecepatan spindel vertikal
Rotasi ke depan (r/mnt)		60/90/166/272/379/481/183/296/514/835/1164/1476
Kecepatan mundur (r/mnt)		63/198
Maks. torsi poros vertikal		8000N·m
Goresan vertikal		600mm
Maks. gravitasi sumbu vertikal		125KN
Maks. tekanan poros vertikal		90KN
Kerekan
Tipe: Penggerak roda gigi planet, rem pegangan
Diameter tali kawat		φ18.5mm
Kapasitas tali kawat drum		95m (melukai tujuh lapisan)
Maks. gaya angkat tali tunggal		45KN
Kecepatan mengangkat tali kawat
Kecepatan linier drum (m/s)		0.7-2.68m/s (dua belas kelas)
Kopling
Tipe: kopling gesekan cakram tunggal kering khusus mobil
(cocok dengan gearbox 6T46)
Sistem hidrolik
Tekanan sistem
Tekanan terukur		20Mpa
Tekanan tertinggi		25Mpa
Kapasitas		20ml/r
Bagian rak
Tipe: tipe selip (dengan alas geser)
Pukulan punggung rig		460mm
Jarak lubang		260mm
Dimensi (PLT)		355022003100mm
Berat rig (Dengan mesin bertenaga)		6300kg

Detil produk

Nama merek: miningwell
Jumlah pesanan minimum: 1 set
Detail kemasan: kemasan standar ekspor
Waktu Pengiriman:15-20 hari
Ketentuan pembayaran: L/C, T/T, Western Union

XY-44Fitur utama pengeboran inti batu perayap

1. Dengan tahap kecepatan rotasi yang lebih banyak (12 maju dan 2 mundur) dan rentang kecepatan rotasi yang wajar, torsi kecepatan rendah (hingga 8000N.m), tidak hanya cocok untuk pengeboran inti paduan dan berlian, tetapi juga untuk eksplorasi geologi teknik , pengeboran sumur hidrologi dan konstruksi pondasi tiang pancang.

2. Diameter lubang tembus poros vertikal (93mm), pengumpanan hidraulik silinder ganda, langkah panjang (hingga 600mm), kemampuan beradaptasi proses yang kuat, terutama cocok untuk pengeboran coring tali pipa bor berdiameter besar (coring atas), yang kondusif untuk meningkatkan efisiensi pengeboran.

3. Mengadopsi transmisi Tsinghua Wanliyang 6T46, banyak disesuaikan dengan Foton, JAC, Kaima, Wuzheng dan model truk lainnya. Teknologi matang, kualitas stabil, kapasitas kelebihan beban yang kuat, stasiun layanan purna jual dan aksesori di seluruh negeri.

4. Chuck hidrolik adalah penjepit pegas cakram, pelepasan silinder hidrolik, chuck hidrolik pemusatan otomatis tiga rongga.

5.Pengaturan hidraulik dilengkapi pompa oli roda gigi untuk memasok oli, memastikan pemasangan yang mudah, mudah digunakan, penggunaan daya minimal, suhu oli rendah, dan pengoperasian yang konsisten. Peralatan ini dilengkapi dengan pompa oli yang dioperasikan dengan tangan; jika mesin mati, pompa manual tetap dapat digunakan untuk mengeluarkan instrumen pengeboran ke dalam rongga.

6. Mesin ini dapat dilengkapi dengan mesin aspirasi alami FAW TIANCHAI 4110 (81 kW) atau varian turbocharged Guangxi Yuchai 4110 (105 kW).

7. Rig pengeboran yang dipasang di perayap memiliki pusat gravitasi rendah, jarak perpindahan jauh (460mm), pemasangan kokoh, dan pengeboran berkecepatan tinggi yang stabil.

8. Dilengkapi dengan pengukur anti getaran yang baik untuk mengontrol diameter lubang. Pegangan bongkar muat lebih sedikit, transportasi fleksibel.

9. Ini mengadopsi sasis perayap, dan langkah silinder cadik 1,5m dapat dimuat secara otomatis, yang nyaman untuk pemindahan dan transportasi.

Aplikasi utama

Terutama digunakan di bidang-bidang seperti geologi, metalurgi, batu bara, hidrologi, dan teknik, rig pengeboran inti ini juga cocok untuk teknik geologi, eksplorasi minyak dan gas dangkal, ventilasi terowongan tambang, sistem drainase, pengeboran sumur hidrologi, dan konstruksi tiang pancang pondasi besar.
