一, apa itu rig bor permukaan palu atas?
Rig bor permukaan palu atas adalah rig pengeboran yang memperbaiki bor batu di bagian atas balok propulsi, mentransmisikan energi dampak melalui batang bor, dan bekerja sama dengan sistem rotasi dan propulsi untuk menyelesaikan operasi pengeboran permukaan. Ini cocok untuk formasi hard rock dan medium hard rock, dan banyak digunakan dalam:
Konstruksi lubang peledakan tambang terbuka
Penggalian fondasi dalam konstruksi jalan dan kereta api
Pengeboran di pabrik batu dan tambang
Proyek infrastruktur skala besar seperti stasiun tenaga air
2, bagaimana rig bor permukaan palu
Bor palu atas bekerja bersama untuk menyelesaikan operasi pengeboran melalui tiga tindakan utama:
Dampak:Bor batu hidrolik di bagian atas menghasilkan kekuatan dampak frekuensi tinggi, yang ditransmisikan ke bor bit melalui batang bor berongga untuk memecahkan batu.
Rotasi:Alat bor digerakkan oleh motor putar independen untuk berputar untuk bekerja sama dengan dampak untuk membentuk pemotongan.
Tenaga penggerak:Sistem propulsi menerapkan tekanan stabil ke bawah ke bit bor untuk memastikan pemecahan batuan terus menerus.
Selain itu, rig pengeboran dilengkapi dengan sistem penghilangan debu, sistem perubahan batang otomatis, kabin operasi, dll. Untuk mencapai efisiensi dan keamanan operasional yang lebih tinggi.
3, komponen utama bor palu atas palu
Palu teratas
Dipasang di ujung depan balok umpan, mengeluarkan energi dampak frekuensi tinggi.
Biasanya didorong secara hidrolik, frekuensi dampak dapat mencapai 2500-3000 kali/menit.
Balok pakan
Digunakan untuk mendukung dan memandu pergerakan alat bor, dan dapat disesuaikan secara vertikal atau pada sudut.
Sistem batang bor
Menggunakan seri T (seperti T38, T45, T51) batang bor heksagonal atau baja bundar, terhubung ke bit bor batu.
Sistem Daya Hidrolik
Memberikan kekuatan pendorong untuk latihan batu, propulsi, rotasi, crawler, dll.
Sistem Penghapusan Debu
Penghapusan debu kering atau basah, mengurangi polusi debu dan meningkatkan keamanan operasi.
Perangkat perjalanan
Kebanyakan jenis crawler, cocok untuk medan yang kasar; Beberapa model didorong.
Sistem Operasi

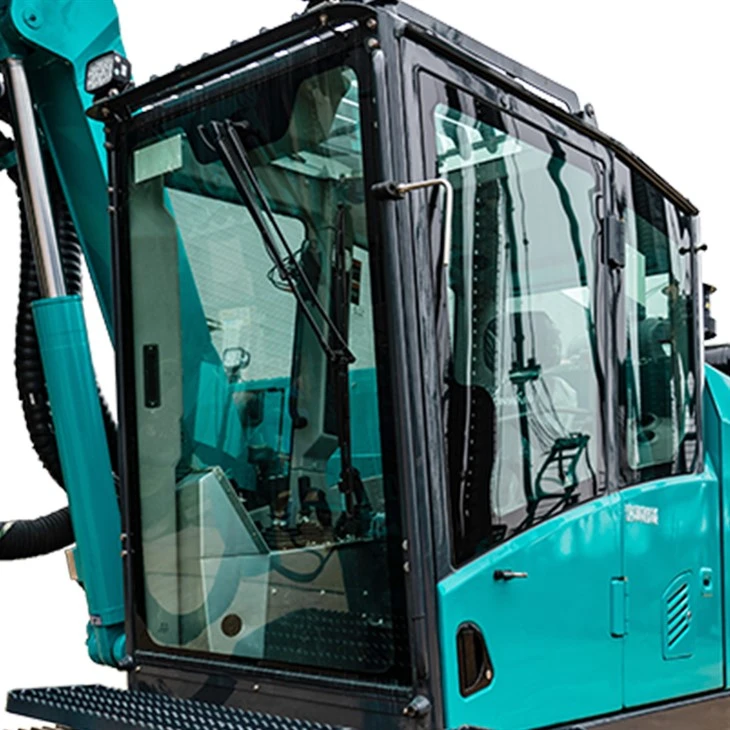

Rig pengeboran modern dilengkapi dengan kabin, antarmuka kontrol LCD, dan bahkan mendukung kontrol jarak jauh nirkabel atau operasi jarak jauh.
4, Top Hammer Surface Drill Rig Keuntungan dan Fitur
Kecepatan pengeboran cepat
Frekuensi dampak tinggi dan energi terkonsentrasi, cocok untuk hard rock.
Kualitas perforasi tinggi
Diameter lubang bor yang stabil dan defleksi kecil, kondusif untuk desain peledakan yang tepat.
Efisiensi bahan bakar yang tinggi
Dibandingkan dengan rig pengeboran DTH, lebih efisien pada batuan keras dan memiliki konsumsi energi unit yang lebih rendah.
Tingkat kecerdasan yang tinggi
Rig pengeboran modern memiliki fungsi seperti penentuan posisi GPS, perekaman data pengeboran, dan sistem pengubah batang otomatis.
Pemeliharaan yang mudah
Desain modular, komponen utama mudah diganti dan dipelihara.
5, Top Hammer vs. DTH
| proyek | Pengeboran palu atas | Pengeboran DTH |
|---|---|---|
| Formasi batuan yang berlaku | Medium-keras ke hard rock | Lapisan yang keras hingga sangat keras, lapisan patah |
| Diameter pengeboran | Bukaan kecil hingga sedang (64–127 mm) | Bukaan sedang hingga besar (90–300mm) |
| Kedalaman pengeboran | Sedang (<40 m) | Larger (>100m) |
| Efisiensi | Tinggi (terbaik untuk batuan keras) | Lebih tinggi (efisiensi lebih baik dalam hard rock) |
| Konsumsi energi/efisiensi ekonomi | Konsumsi energi rendah dan rendah per unit | Konsumsi gas tinggi, biaya yang relatif tinggi |
6, kesimpulan
Rig bor permukaan palu teratas menempati posisi penting dalam bidang penambangan global dan rekayasa yayasan karena dampak frekuensi tinggi, pengeboran yang efisien dan kontrol yang tepat. Ini sangat cocok untuk area batuan yang keras. Jika proyek membutuhkan pembentukan lubang cepat, posisi lubang yang tepat dan kontrol biaya yang ketat, bor palu atas tidak diragukan lagi merupakan solusi yang disukai.
Jika Anda memiliki kebutuhan spesifik (jenis batuan, diameter lubang, kedalaman, tujuan), saya dapat membantu Anda merekomendasikan model yang sesuai dan memberikan dukungan parameter teknis.
Detail Produk

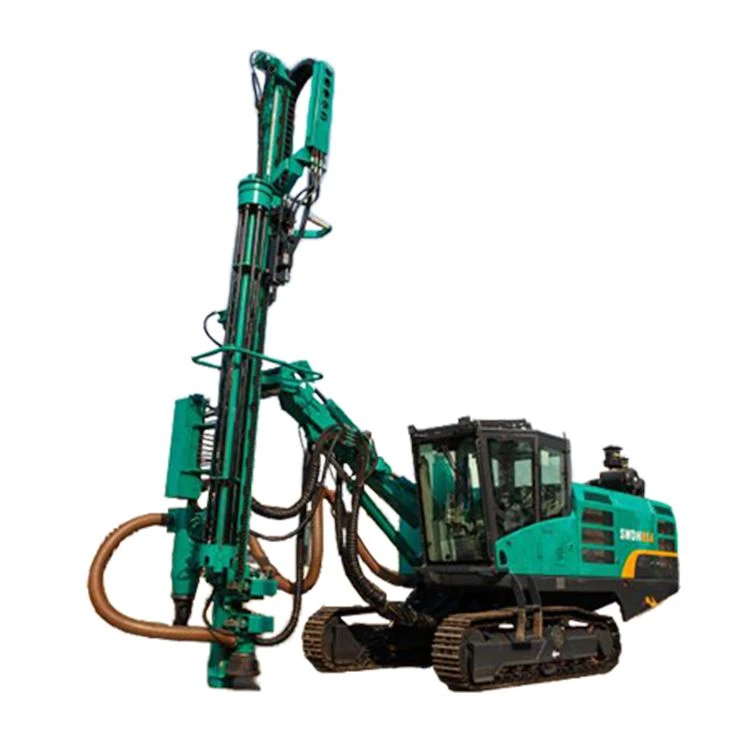

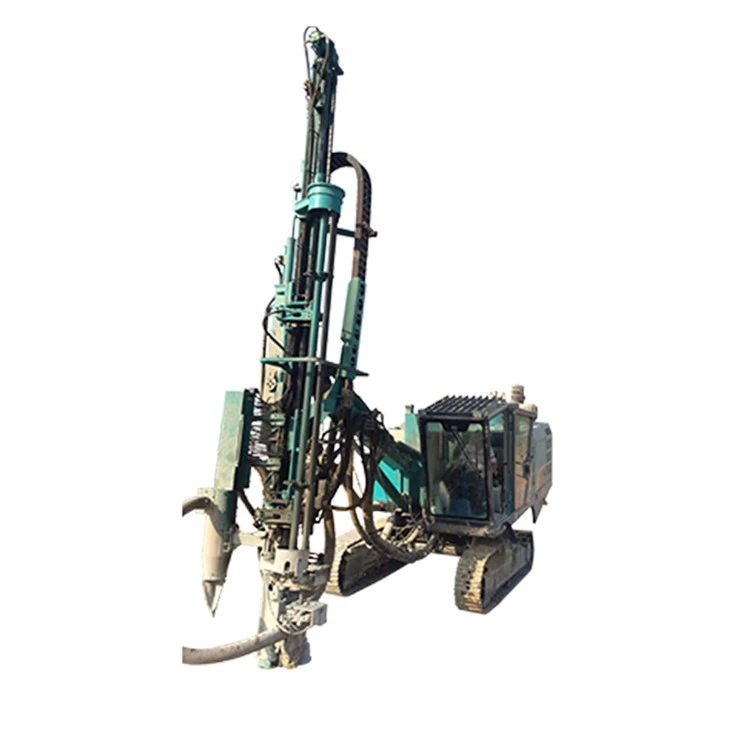

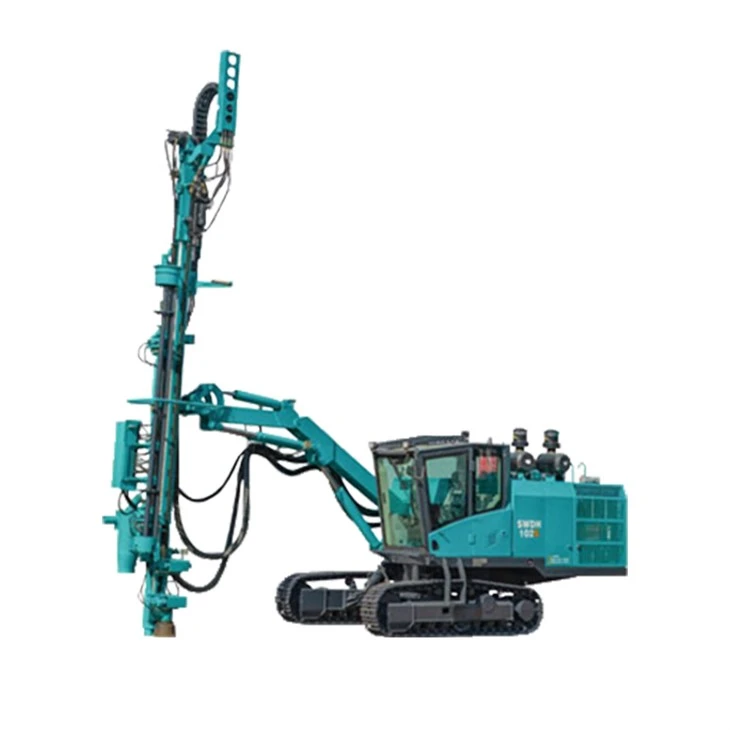

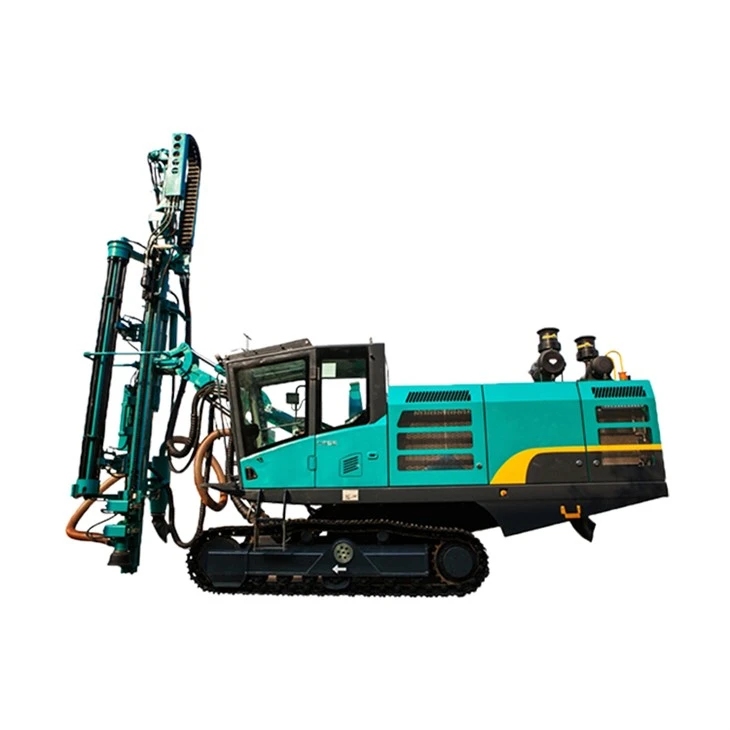

Rig bor palu atas ini dilengkapi dengan bor batu hidrolik canggih yang dikenal karena kemampuan pengeboran yang cepat, efisiensi energi, gerakan yang dapat disesuaikan, keterampilan pendakian yang kuat, dan kecakapan dalam melaksanakan tugas pengeboran pada lanskap yang rumit.
Pencocokan daya mesin kompresor bor-bor batu dari mesin pengeboran hammer pit terbuka seri SWDH masuk akal, yang dapat sangat mengurangi konsumsi bahan bakar. Fitur komprehensif rig bor hidrolik adalah:
1. Bor batu hidrolik berdaya tinggi, dengan energi dampak besar dan fungsi serangan balik, secara efektif mengurangi risiko bor lengket dan menghemat alat pengeboran;
2. Komponen inti adalah merek yang terkenal secara internasional, dengan keandalan yang baik, efisiensi operasi yang tinggi dan konsumsi energi yang rendah;
3. Pencocokan Benchmark Mesin Kompresor Bor-Air, Mode Operasi Ganda Ekonomis/Kuat, kemampuan beradaptasi batuan lebar dan biaya operasi yang rendah;
4. Seluruh rig pengeboran hidrolik crawler memiliki struktur yang ringkas, kecepatan berjalan cepat dan fleksibel, dan kemampuan off-road yang kuat;
5. Rig Pengeboran DTH Hidraulik mengadopsi lengan bor yang dapat dilipat untuk menutupi area pengeboran pada satu waktu, yang cocok untuk pengeboran terkontrol multi-sudut dan penentuan posisi pengeboran yang cepat dan cepat.
6. Ia menggunakan rel pemandu dua sisi yang ditarik dingin untuk membentuk balok propulsi baja struktural, dengan kekuatan tinggi dan presisi panduan yang baik.
7. Pengeboran lubang multi-sudut, lubang azimuth vertikal, miring dan horizontal dapat dibor.
8. Sistem kontrol bawah yang cerdas, kontrol yang tepat dari sudut dan kedalaman.
9. Perencanaan jalur, perencanaan urutan lubang, bimbingan grafis, posisi cepat.
Aplikasi
Mesin pengeboran rig hidrolik dapat digunakan untuk pengeboran peledakan batu di tambang, teknik sipil, rekayasa jalan, tambang lubang terbuka, dan konstruksi stasiun tenaga air.
Pengiriman & Pembayaran
Setiap bagian dari peralatan pertambangan dan rig pengeboran mengalami pemeriksaan keamanan beban yang ketat untuk memastikan keamanan kargo dalam wadah.
Metode pembayaran kami: Kartu kredit, L/C, T/T, Western Union, dan kami mendukung pengiriman melalui udara dan laut.
|
Parameter teknis |
SWDH89S |
SWDH102S |
SWDH115F |
|
Parameter kerja |
|||
|
Rentang lubang (mm) |
64-115 |
76-127 |
76-127 |
|
Model batang bor |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Panjang batang bor (mm) |
3660 |
3660 |
3050 |
|
Kedalaman Pengeboran Ekonomi (MM) |
24 |
24 |
21 |
|
Drifter batuan hidrolik |
|||
|
Dampak Dampak (KW) |
14 |
18 |
20 |
|
Torsi Rotasi (NM) |
700 |
1000 |
1300 |
|
Kecepatan Rotasi (NM) |
0-180 |
0-150 |
0-175 |
|
Mesin diesel |
|||
|
Pola |
Cat C7.1 |
Cat C7.1 |
Qsb4.5 |
|
Power (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Tangki Bahan Bakar (L) |
450 |
450 |
300 |
|
Kompresor Udara |
|||
|
Tekanan (batang) |
8 |
10 |
/ |
|
FAD (M3/Min) |
8 |
10 |
/ |
|
Bor lengan |
|||
|
Jenis |
Lengan lipat |
Lengan lipat |
Lengan lurus tunggal |
|
Sudut pengangkat (derajat) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Sudut lipat (derajat) |
65~165 |
65~165 |
/ |
|
Sudut ayun (derajat) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Bagian muka |
|||
|
Panjang Advance (mm) |
7300 |
7300 |
6700 |
|
Stroke kompensasi (mm) |
1200 |
1200 |
1200 |
|
Forward Angle (derajat) |
140 |
140 |
140 |
|
Sudut Flip (derajat) |
-20~90 |
-20~90 |
-20~90 |
|
Max. Tarif Lanjutan (M/S) |
0.8 |
0.8 |
0.8 |
|
Max. Propulsi (kN) |
25 |
25 |
25 |
|
Kemampuan berjalan |
|||
|
Max.Walking Speed (KM/H) |
4.2 |
4.2 |
4.2 |
|
Max. Traksi (kN) |
100 |
100 |
80 |
|
Kelulusan (derajat) |
25 derajat |
25 derajat |
25 derajat |
|
Sudut ayunan bingkai track (derajat) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Ground clearance chassis (mm) |
400 |
400 |
400 |
|
Ukuran |
|||
|
Berat (kg) |
15000 |
15000 |
12000 |
|
Panjang*Lebar*Tinggi (Bekerja) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Panjang*lebar*tinggi (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
